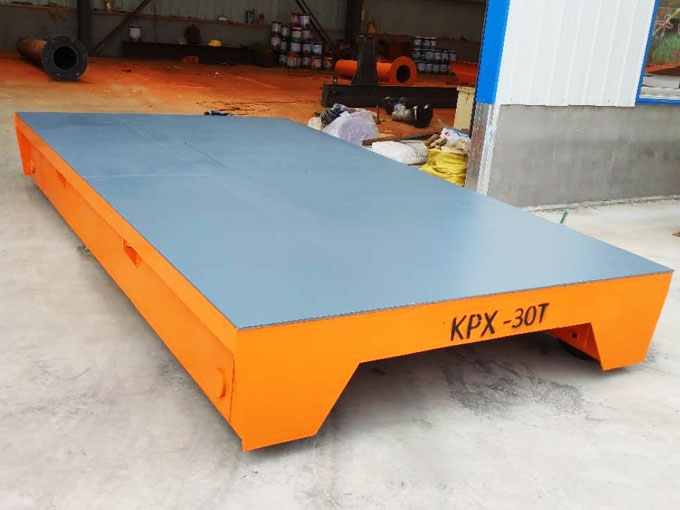

KPX-30T蓄電池電動平車

       KPX系列是蓄電池電動平車，主要優點是對軌道鋪設要求不高，按普通鋼軌鋪設方法即可使平車正常運行，特別使用于老軌道的利用，可不進行改造也可使用，并且不受運行距離的限制，可可適應彎軌道運行的供電方式。

技術參數

1、產品概述：

       本說明書適用于電動平車安裝使用維護及試車驗收。

       1.1電動平車的主要用途：

       電動平車用于工廠、庫房、料廠等固定跨間內搬運物料，安裝維修設備。

       1.2主要性能參數及構造：

       1.2.1主要性能參數

       自重:t載重:t，供電方式:蓄電池，軌距:

       電源電壓:24V，速度:30m/min，軸距:，臺面尺寸:1500mm×1000mm

       1.2.2電動平車的構成

       1.運行機構2.小車架3.電氣設備4.拐彎裝置

       a.運行機構

       由電動機、制動器、減速器、旋轉裝置、輪組構成等組成。

       b.小車架結構

       由工字鋼、槽鋼、鋼板、角鋼等組成。

       c.電氣控制設備

       電源箱、開關、蓄電池等組成。

       1.3吊運保管注意事項

       電動平車，在吊運時需用專門吊裝設備，要避免平板車在吊裝、轉運及存放不合理造成部件損壞等故障。需注意下列事項：

       a.吊裝時按設備工作狀態進行吊運；

       b.起吊線應在設備重心的對稱點起吊；

       c.吊點處應有足夠剛性，吊運部應墊上木材、橡膠或其它緩沖物，以防吊運鋼絲繩直接接觸吊物，將設備拉傷；

       d.存放時應有足夠強度的支承架墊起，按電動平車工作狀態存放；

       e.露天存放應有防雨防曬措施，傳動部及電氣設備應有防水防銹、防碰防盜保護措施；

       1.4保證期

       保證所供應的電動平車，在用戶妥善和合理使用的條件下，自使用日算起12個月內，但不超過自發貨日起12個月期間內，如發現設備質量問題，按“三包”原則規定執行。

2、安裝與調整

       a.按合同規定，貨到用戶三個月內，供需雙方派員、按設備裝箱單清點核實，發現問題及時處理，

       b.設備一般在地面組裝，整體吊裝。檢查好各項數據，如小車軌距等。

       c.將電動平車放在兩根平行且處于同一水平的軌道上；

各項指標均應下列規定：

       (1)電動平車軌距K的極限偏差，不得超過△K≤±2mm。

       在同一軸線的兩個車輪偏斜方向相反。同軌道上的所有車輪偏斜量不大于L/800，L為車輪端面上加工的基準圓直徑。

       (2)同一軸距下車輪的同位差不大于2mm.

       (3)潤滑油能到達潤滑。

3、電動平車的潤滑

       電動平車設備潤滑的好壞直接影響各機構的正常運轉，對延長機器壽命和安全生產有密切關系，因此使用和維修人員必須認真檢查各潤滑點的潤滑情況，按規定及時補充和更換潤滑油脂。

       3.1電動平車各潤滑點的分布

       a.減速器；b.車輪軸承箱c.電動機內軸承；d.旋轉裝置軸承.

       e.制動器上各鉸軸；

       3.2潤滑條件與潤滑材料

4、電動平車的操作與使用

       4.1電動平車安全操作技術規則

       a.配備專職人員操作

       b.安裝噸位牌

       c.電動平車運行時禁止人員在小車上

       d切斷電源才允許檢查和維修電動平車

       e禁止在電動平車上拋投物品

       f每年必須對電動平車進行定期全面檢查，結果記入設備檔案

       4.2電氣設備檢修安全技術規則

       a.電氣控制設備只允許專人進行維護

       b.檢修時，只允許用36伏以下照明設備

       c.導線有裸露或護罩不全不允許使用電動平車

       d.必須帶電檢修時，一定要有絕緣保護措施，并有專人進行監護，發生危險及時斷電

       e.所有通電設備必須有接地措施

       4.3操作工職責

       a.熟悉電動平車設備的操作方法和保養規則

       b.嚴格遵守安全操作技術規則

       c.在主開關接電前必須檢查所有控制手柄是否在零位

       d.開動前必須先發出警報信號

       e.必須與地面掛鉤工緊密配合，必須聽從他指揮，其他任何人指揮不準聽從

       f.電源電壓顯著降低時不準開動電動平車

       g.工作完畢后操作者必須拉開總電源和斷開電鎖

       h.真記好工作記錄，并將操作中發現的故障向有關部門及接班操作工通報；

       i.操作工離開電動平車前，必須將電動平車停放在規定的位置。

5、運轉試驗

       5.1電動平車試車

       5.1.1試車前的準備

       A.關閉全部電源，按設計資料檢查各傳動機構的連接件是否牢固，結構是否變形，檢查軌道上是否有障礙物既有礙電動平車運行的情況，清理好周圍環境。

       B.全面檢查電氣系統所有設備接線.元件位置是否正確，特別注意制動線路的正確性，各種開關動作靈活性及可靠性，各驅動電機接線的正確性。

       5.1.2.無負荷試車

       A.不裝載荷時，接通電源，開動各機構使其運轉，靈活性，是否符合設計要求。

       B.開動各機構反復運行三次，觀察各機構運行情況。

       5.1.3靜負荷試車

       額定負荷要求載荷應從小到大逐漸加至額定負荷，不出現異常。

       5.1.4動負荷試車

       額定動負荷，.開動機構作正反向運轉，試驗時間至少應延續1小時.各機構應動作靈敏，工作平衡可靠，電動機及電氣元器件的溫升不允許起過規定標準，觀察整機不應有不正常的響聲和振動等現象。

6、維修與故障處理

       6.1車架及其主要構件

       a.車架及主要結構件至少每年進行一次全面檢查；

       b.檢查所有連接螺栓，不得有任何松動.

       c..檢查主要焊縫，應用煤油清洗后再檢查，如發現有裂紋鏟除干凈，用高品質焊條焊接。

       d.電動平軌道至少二年應檢查一次。檢查鋼軌是否緊固，焊縫有無開裂，鋼軌磨損情況等，測量鋼軌偏差，對超差部分進行調整。鋼軌磨損超過原軌頭寬15%時，應換新鋼軌。在修復鋼軌時，焊鋼軌壓板時，電源不得觸及鋼軌，更不得在鋼軌上打火。

       e.檢查金屬表面油漆情況，根據實際情況建議3-5年涂油漆一次，重新涂漆時應符合有關涂裝規定。

       6.2運行機構

       6.2.1車輪的啃軌

       正常運行是蛇形前進，因此運行時車輪的輪緣與軌道的側面經常有輕微磨擦，這屬于正常的導行.面啃軌是指輪緣與鋼軌有嚴重抵觸，同一方向運行時，輪緣始終執著鋼軌側面，并發出尖叫聲或產生劇烈震動，在較短時間輪緣或鋼軌磨損較嚴重，出現相互切割的現象.因此，車輪的啃軌與車輪的導行應區別開。

常見的啃軌處理方法

       A.如運行始終向一個方向啃軌，則是車輪水平偏差超差，應重新安裝調整.

       B.如運行時始終在某段鋼軌上啃軌，應調整鋼軌.

       C.如在全程上始終啃外緣(或內緣)，則是輪距或軌距有問題，應調整鋼軌，偏差不得超過±2mm。

       6.2.2車輪打滑

       車輪打滑現象有多種因素造成，按不同情況進行補救。

       A．車輪滾動而不在一個平面上，應在軸承箱水平支承面處加墊調整。

       B．鋼軌踏面上有油污存在，應去除于凈。必要時可在軌面上撒上細砂以加大磨擦系數。

       C．鋼軌高低不平，在運行方向有垂直波浪及兩軌道高低差超差等造成，應重新調整鋼軌使其達到規定要求。

       6.2.3經常檢查運行機構的電動機，減速器、制動器的底座螺栓和車輪組、連接螺栓固緊情況，不得產生松動現象。

       6.3.4經常檢查電動機、制動器、減速器的底座的固定螺栓是否松動。

7、電氣控制

7.1供電方式

蓄電池組供電

       KPX系列是蓄電池電動平車，以蓄電池供電。蓄電池給直流牽引電機提供電力，直流電機拖動平車運行。直流電機與交流電機相比有不易燒損，起動力矩大，過載能力強的優點。

7.2電機介紹

       KPX平車采用XQ系列直流串激牽引電機，起動力矩大，過載能力強。

7.3電氣控制系統

       電動平車用手持按鈕盒隨車控制，有正、反、停等按鈕，電氣原理圖分別表示于后。

       使用時依次打開總電源開關、電鎖等，然后按住相應運行方向的按鈕，平車即啟動運行。松開按鈕平車即制動停車。

7.4控制箱

       平車的控制箱裝有調速器和顯示電壓表，好顯示蓄電池該機是充電，來保護蓄電池的使用壽命

8、使用說明

       1)KPX要求軌道鋼軌頂部應高出地坪5-10mm，軌道內側開60mm寬，50mm深的輪緣槽。

       2）鋼軌頂部應高出兩側地面8-10mm。

       3）如為有縫道軌，則鋼軌接縫處應有5mm×45度的倒角，以免和摩電塊下棱相碰。推薦采用焊接方式焊接鋼軌，接頭處焊后磨平。

       4）充電時應關閉所有開關，拔出鑰匙。檢查電瓶蓋通氣孔是否暢通，充電場地嚴禁煙火。

       5）每星期檢查電瓶中電解液面的高度（應高出保護片15-30mm），低于時應加電瓶專用液調整液面高度，詳見《蓄電池使用說明書》。

       6）一次充電運行距離6-12km，一般工況下可使用7天左右。

       7）遵循淺放即充的原則，我們推薦每2天，晚上平車停用時充電一次。盡量不要等電量全部用完再充，這會縮短電池壽命。

       7）蓄電池過充電和充電不足均會損害電池壽命使性能下降。一次充電時間一般為3-8小時。

       8）蓄電池長期不用時，應充足電存放在干燥陰涼處，每2個月補充足電一次。
